W dynamicznie rozwijającej się branży stolarki okiennej i fasadowej, kluczem do utrzymania konkurencyjności nie jest już wyłącznie posiadanie park maszynowego, ale jego inteligentna integracja, elastyczność oraz optymalizacja przestrzeni produkcyjnej. Odpowiedzią na te wyzwania jest najnowsza propozycja niemieckiego koncernu elumatec – trzyosiowe centrum obróbcze profili SBZ 118. Maszyna, która mimo minimalnego zapotrzebowania na powierzchnię hali, oferuje funkcjonalność dotychczas zarezerwowaną dla dużych linii produkcyjnych, stając się punktem zwrotnym dla zakładów poszukujących wejścia w erę pełnej automatyzacji i cyfryzacji produkcji.
Inżynieria przestrzeni: maksymalna funkcjonalność na minimalnym metrażu

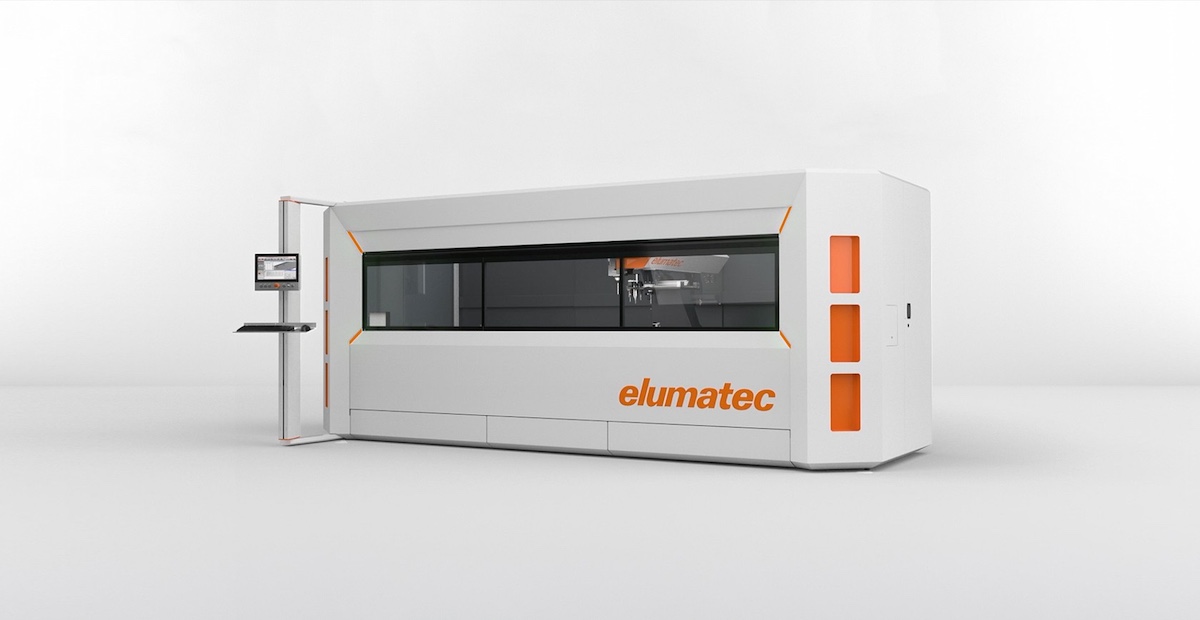

Jednym z największych barier wejścia do zaawansowanej obróbki CNC dla mniejszych i średnich zakładów jest konieczność posiadania rozległych hal produkcyjnych. Konstruktorzy elumatec złamali ten paradygmat, projektując SBZ 118 jako najbardziej kompaktową maszynę CNC w aktualnej ofercie marki. Przy długości obróbki sięgającej trzech metrów, urządzenie zajmuje minimalną powierzchnię, co umożliwia jego instalację nawet w ściślejszych warunkach przestrzennych bez konieczności rozbudowy infrastruktury hale.
Jednak kompaktowość nie pójść tu w konspirację z wszechstronnością. SBZ 118 to pełnoprawne centrum obróbcze dedykowane do aluminiowych profili systemowych, tworzyw sztucznych (PVC) oraz cienkościennych profili stalowych. Maszyna realizuje pełen spektrum procesów – od frezowania i wiercenia, przez nacinanie, aż po gwintowanie – przy czym wszystkie operacje przeprowadzane są na nieruchomym profilu. Takie podejście gwarantuje nie tylko powielność wymiarów, ale także eliminuje ryzyko uszkodzeń powierzchniowych elementów obrabianych, co ma kluczowe znaczenie przy profilach anodowanych lub lakierowanych.
Technologia pochylonego łoża: ergonomia spotyka się z precyzją
Serce konstrukcji SBZ 118 to sprawdzona technologia pochylonego łoża. To rozwiązanie, znane z maszyn wyższych klas, w tym modelu przełamuje barierę ergonomii pracy operatora. Pochylenie łoża ułatwia nakładanie i zdejmowanie profili, co jest szczególnie istotne przy długich elementach czy ciężkich systemach aluminiowych. Nowa, zaprojektowana z myślą o ergonomii osłona przednia, uzupełniona o boczne drzwi serwisowe, zapewnia komfortowy i – co najważniejsze – bezpieczny dostęp do strefy roboczej, dopasowując się do potrzeb operatorów o różnym wzroście.
Stabilność tego układu, wspomagana dynamicznymi serwonapędami, przekłada się bezpośrednio na parametry dynamiczne pracy. Zespół obróbczy osiąga prędkość pozycjonowania rzędu 60 m/min, co drastycznie skraca czasy bezrobocze i przyspiesza cykl produkcji 단元 (partii jednostkowej).
Moc i inteligencja wrzeciona: Power-Torque bez kompromisów

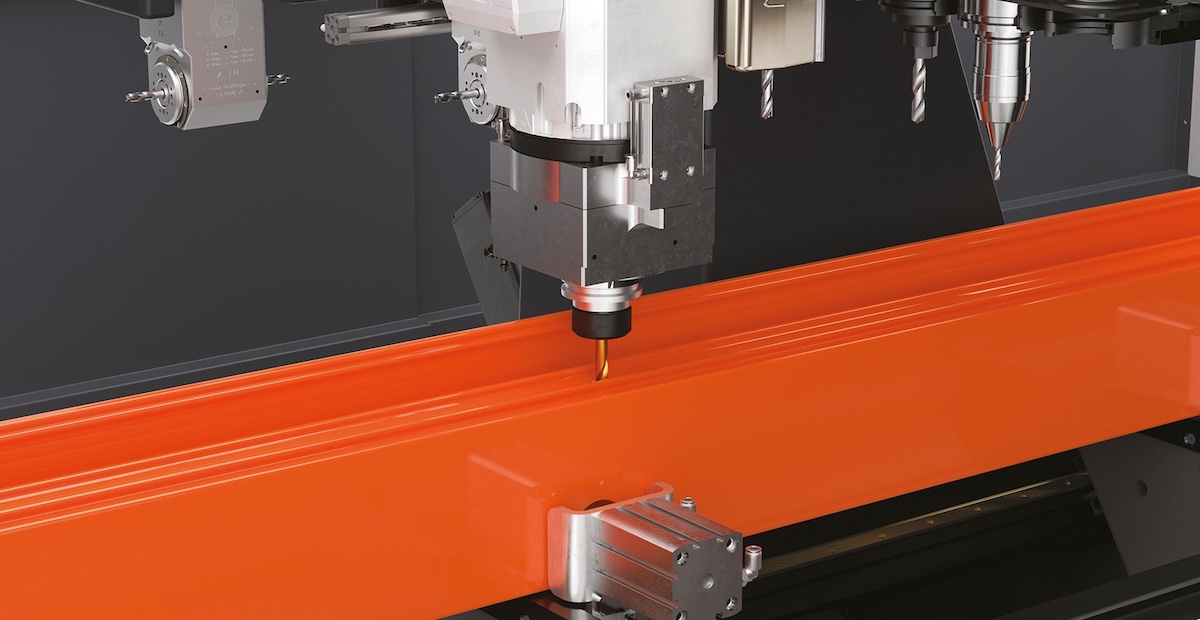

W centrum systemu obróbczego znajduje się chłodzone powietrzem wrzeciono frezu o mocy 5 kW (S1), wyposażone w uchwyt narzędziowy HSK-F63. Kluczową innowacją jest tutaj silnik Power-Torque z zamkniętym układem regulacji obrotów. Konstrukcja ta gwarantuje ogromny moment obrotowy już przy niskich prędkościach, co jest niezbędne przy obróbce stalowych profili cienkościennych czy twardego PVC, jednocześnie zapewniając bardzo krótkie czasy rozruchu i zahamowania wrzeciona. W praktyce oznacza to skrócenie czasu cyklu obróbki i możliwość wykorzystania szerszego wachlarza narzędzi bez konieczności częstych zmian ustawień.

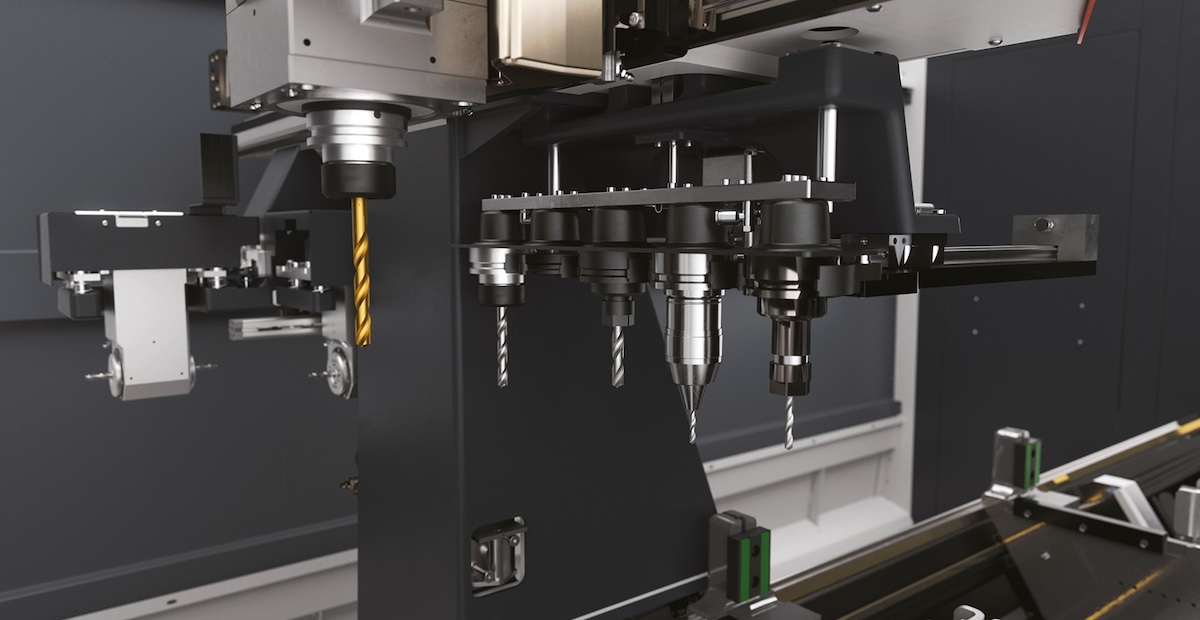

Uzupełnieniem jest pięciomiejscowa, automatyczna i przesuwna zmieniarka narzędzi, która jako standard nie jest wyposażona w narzędzia, dając producentowi swobodę konfiguracji magazynu pod specyficzny profil produkcji. System smarowania ilością minimalną (MQL) oraz wysokowydajny płyn chłodzący dbają o czystość pracy i żywotność narzędzi skrawających.
Pięć stron możliwości: modularna architektura obróbki

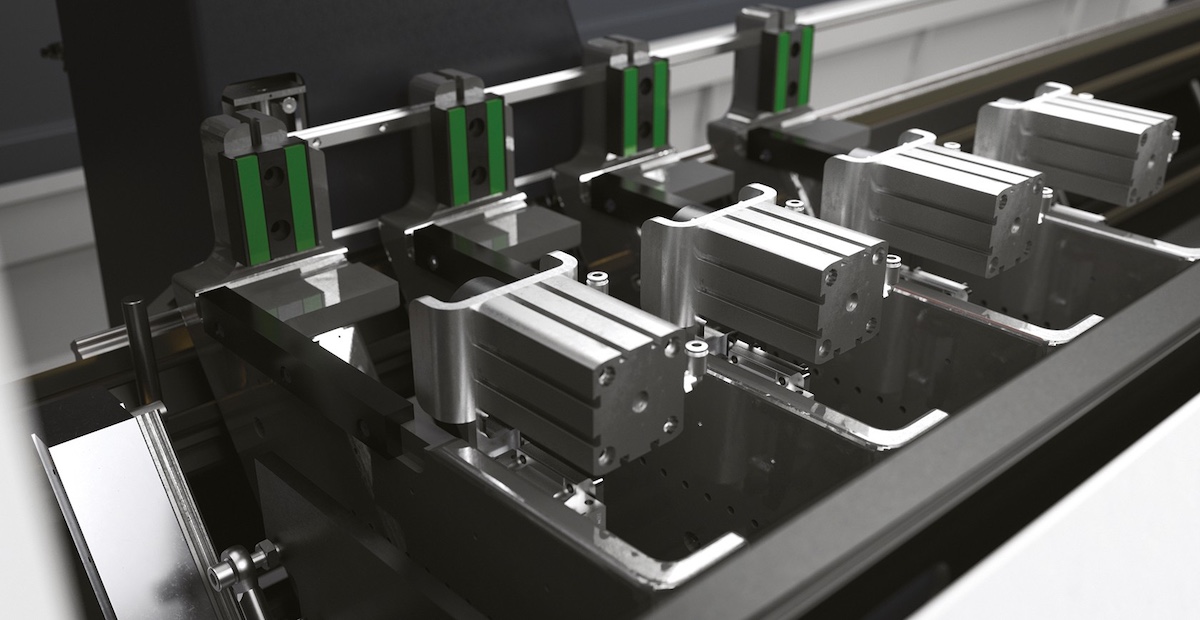

Standardowa konfiguracja SBZ 118 to solidna baza czterech poziomych docisków pneumatycznych i lewego ogranicznika materiału. Prawdziwa siła tej maszyny objawia się jednak w systemie modułowym rozszerzeń. Elumatec pozwala na konfigurację maszyny „na miarę” potrzeb klienta, oferując opcjonalną obróbkę pięciostronną.

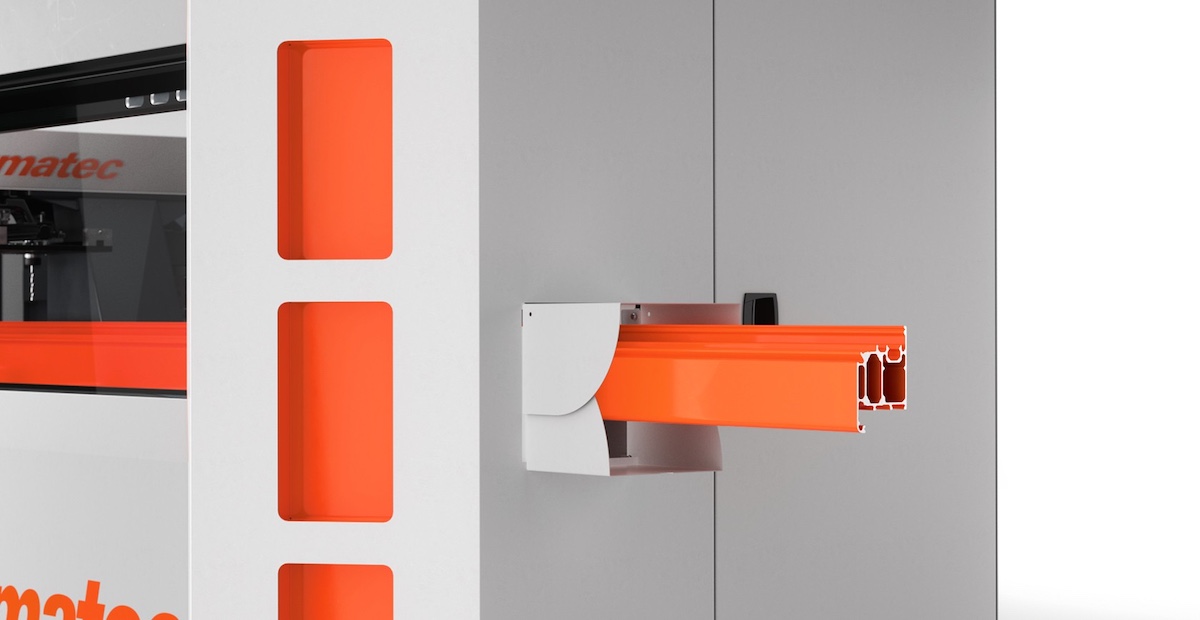

Dostępne są do wyboru jedna lub dwie opcjonalne, przesuwne zmieniarki narzędzi dedykowane do obrotowych głowic kątowych (HSK-F63 na dwa narzędzia). Takie rozwiązanie otwiera drogę do złożonych operacji frezowania i wiercenia na bokach profilu bez konieczności repositionowania elementu. Dodatkowo, możliwość rozbudowy systemu zaciskowego do sześciu docisków oraz opcjonalny prawy referencyjny ogranicznik materiału do obróbki nadmiarowych długości sprawiają, że SBZ 118 potrafi obsłużyć nietypowe, dużogabarytowe konstrukcje fasadowe.
Cyfrowa bliźniak produkcyjny: eluCloud i gotowość do Przemysłu 4.0
Nowoczesna maszyna to nie tylko mechanika, ale przede wszystkim oprogramowanie i łączność. SBZ 118 wychodzi z fabryki jako urządzenie eluCloud Ready. Spełnia to wszelkie wymogi Przemysłu 4.0, umożliwiając pełną integrację z chmurą produkcyjną elumatec. Dzięki temu producent zyskuje dostęp do zdalnej diagnostyki, monitorowania parametrów pracy maszyny w czasie rzeczywistym oraz analizy efektywności ogólnej sprzętu (OEE).

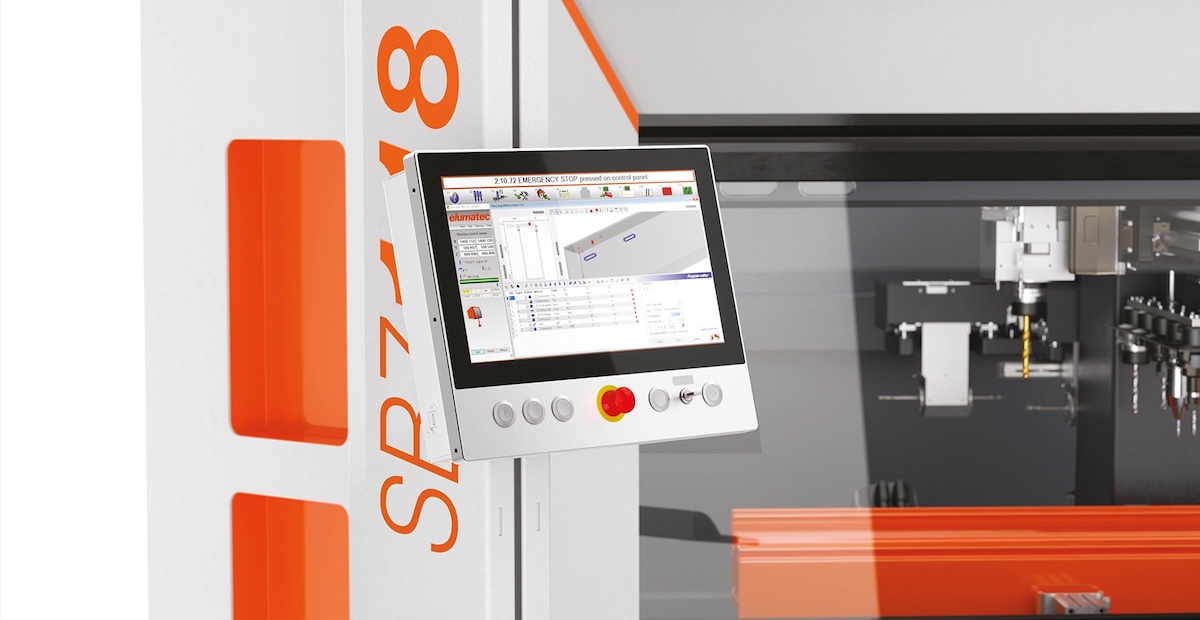

Sterowanie oparte na nowoczesnym, trójosiowym systemie z panelem PC (standardowo 15,6” z procesorem i3, opcjonalnie 18,5” i5 lub 21,6” i7) oraz systemem operacyjnym Windows, zapewnia intuicyjny interfejs. Oprogramowanie eluCam pozwala na łatwe i wygodne wprowadzanie programów bezpośrednio na panelu operatora – także w trakcie obróbki innego elementu (tryb maskowania czasu programowania). Automatyczne rozpoznawanie zacisków i ich pozycjonowanie, a także gwintowanie bez uchwytu kompensacyjnego to funkcje, które zdejmują z operatora odpowiedzialność za rutynowe, błędogenne czynności, minimalizując ryzyko kolizji i przestojów.
Bezpieczeństwo procesu gwarantuje także awaryjne zasilanie elektryczne (UPS) oraz możliwość zdalnej konserwacji online, co skraca czas reakcji serwisu do minimum.
Ekologia i ekonomia: Green-line i zarządzanie energią
W obliczu rosnących kosztów energii, elumatec wyposażył SBZ 118 w inteligentną technikę sterowania napędami. Połączenie obwodów napędowych osi pozwala na odzyskiwanie energii hamowania, co przekłada się na mniejsze zużycie prądu i większą efektywność energetyczną całego systemu. Dla zakładów kładających nacisk na ekologię, dostępna jest opcja urządzenia chłodzącego Green-line do szafy sterowniczej, charakteryzującego się obniżonym poborem mocy.
Podsumowanie techniczne i perspektywy rynkowe
Centrum obróbcze SBZ 118 to strategiczny ruch elumatec w kierunku demokratyzacji dostępu do technologii high-end. Maszyna wypełnia lukę między prostymi centrami obróbcymi a drogimi, wieloosiowymi liniami produkcyjnymi. Jej atutem jest nie tyle pojedyncza funkcja, jak harmonijne połączenie kompaktowości, mocy wrzeciona, gotowości do obróbki 5-stronnej oraz pełnej cyfryzacji procesów.
Dla polskiego producenta okien i fasad, SBZ 118 reprezentuje model inwestycji o niskim progu wejścia (wymagania przestrzenne) i wysokim potencjale skalowalności (opcje rozbudowy). To maszyna, która „rośnie” wraz z firmą, pozwalając na przejście od prostej obróbki okiennych do złożonych konstrukcji aluminiowych i stalowych bez konieczności wymiany park maszynowego.
Materiały fotograficzne i informacje techniczne pochodzą ze strony: https://www.elumatec.com/pl
Materiał opracowany przez portal www.stolarkabudowlana.eu
