Hybrydowe zestawy przyłączeniowe Vaillant

Utrzymujące się zainteresowanie inwestorów systemami powietrznych pomp ciepła pracującymi biwalentnie-równolegle lub biwalentnie-alternatywnie z kotłem gazowym bądź elektrycznym skłoniło firmę Vaillant do wprowadzenia integratorów hydraulicznych takich rozwiązań. Co musisz o nich wiedzieć?

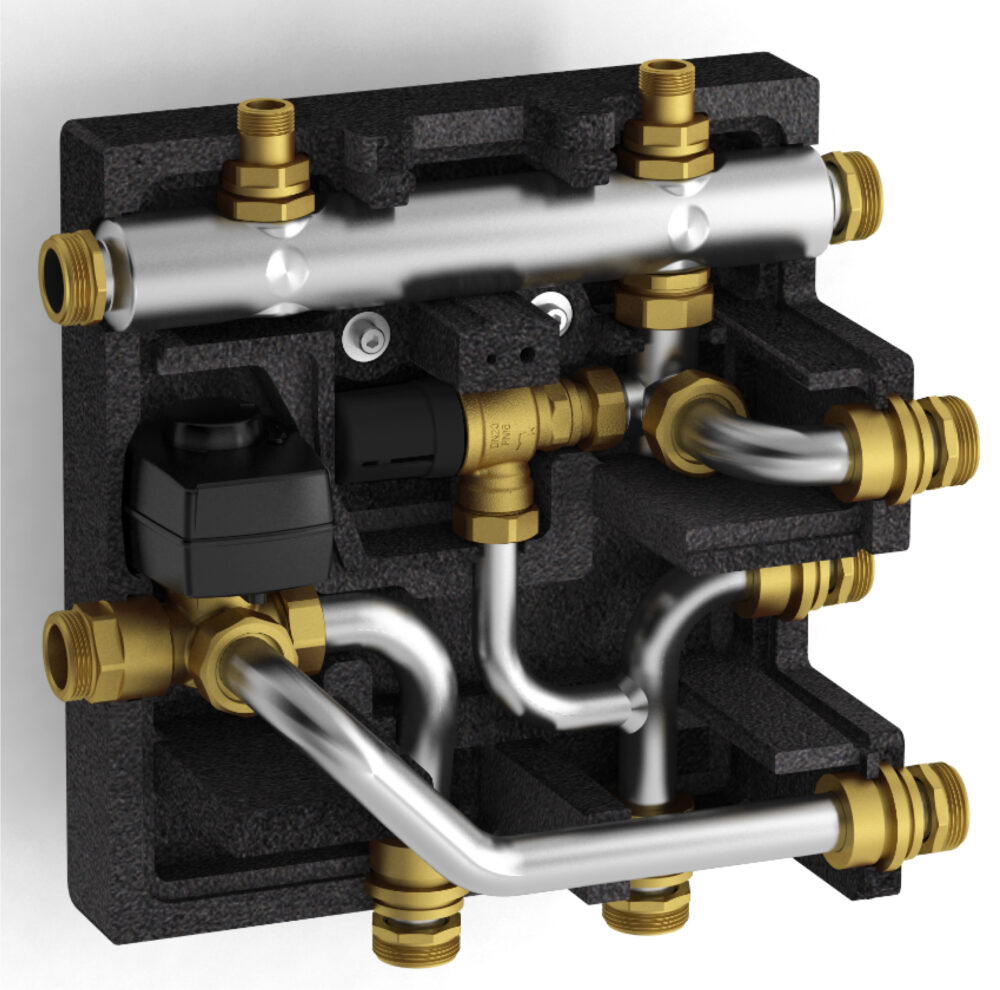

Rys. 1.
Zestaw hybrydowy duży (c.o. + c.w.u. + chłodzenie)
Numer katalogowy: 8000030595

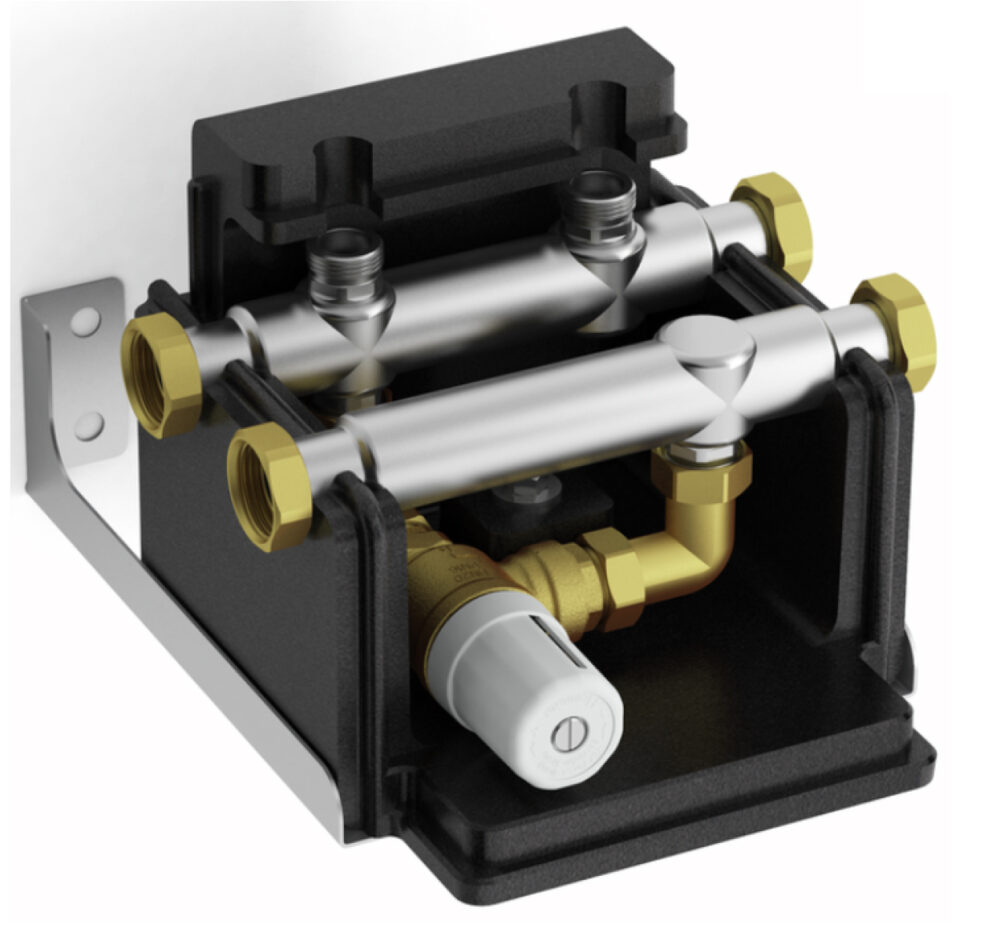

Rys. 2.
Zestaw hybrydowy mały (c.o. + chłodzenie)
Numer katalogowy: 8000030712

Oszczędność miejsca i czasu

Zestawy hybrydowe są to estetyczne, kompaktowe urządzenia, które mogą zastąpić często skomplikowane i czasochłonne w instalacji układy hydrauliczne. Zawierają w sobie układ równoważący przepływy wody i jej temperatury od strony pompy ciepła i kotła. Wbudowany zawór zwrotny zabezpiecza przed wsteczną cyrkulacją zimnej wody przez kocioł w trybie chłodzenia lub odszraniana. Zintegrowany zawór nadmiarowo-upustowy (by-pass) z nastawą ręczną ma na celu dostosowanie obiegu wody do danej instalacji i zapewnienie wymaganego przepływu przez pompę ciepła. Fabrycznie wykonana, paroszczelna pokrywa z EPP o drobnej ziarnistości i wysokim poziomie izolacyjności jest idealnie dopasowana i łatwo demontowana do instalacji i serwisu.

– Warto podkreślić, że nie ma potrzeby wcześniejszego planowania instalacji pod zestawy hybrydowe – komentuje przedstawiciel marki Vaillant. – Są one niewielkie, mają odpowiednie średnice przyłączy i są w pełni odwracalne, więc konkretny punkt montażu może zostać wybrany na miejscu. Dołączony wspornik do zawieszenia na ścianie posiada regulowaną głębokość, aby dostosować się do odległości przyłączy hydraulicznych w kotle od ściany. Dzięki temu podłączenie będzie proste i obędzie się bez niepotrzebnych kształtek. Dodatkowo jego konstrukcja pozwala na przeprowadzenie innych rur instalacyjnych między modułem a ścianą.

Niezawodne działanie gwarantowane przez Vaillant

Aby nie pomylić kolejności podłączeń, wszystkie przyłącza hydrauliczne zostały oznaczone czytelnymi symbolami. Moduły zaprojektowano i przetestowano jako węzły spinające pompy ciepła z kotłami, więc mają odpowiednie średnice i przepływy. W celu prawidłowej pracy układu Autoryzowany Instalator marki Vaillant dobiera stosowne tryby pracy pomp obiegowych w kotle i pompie ciepła oraz wyreguluje wbudowany zawór by-pass.

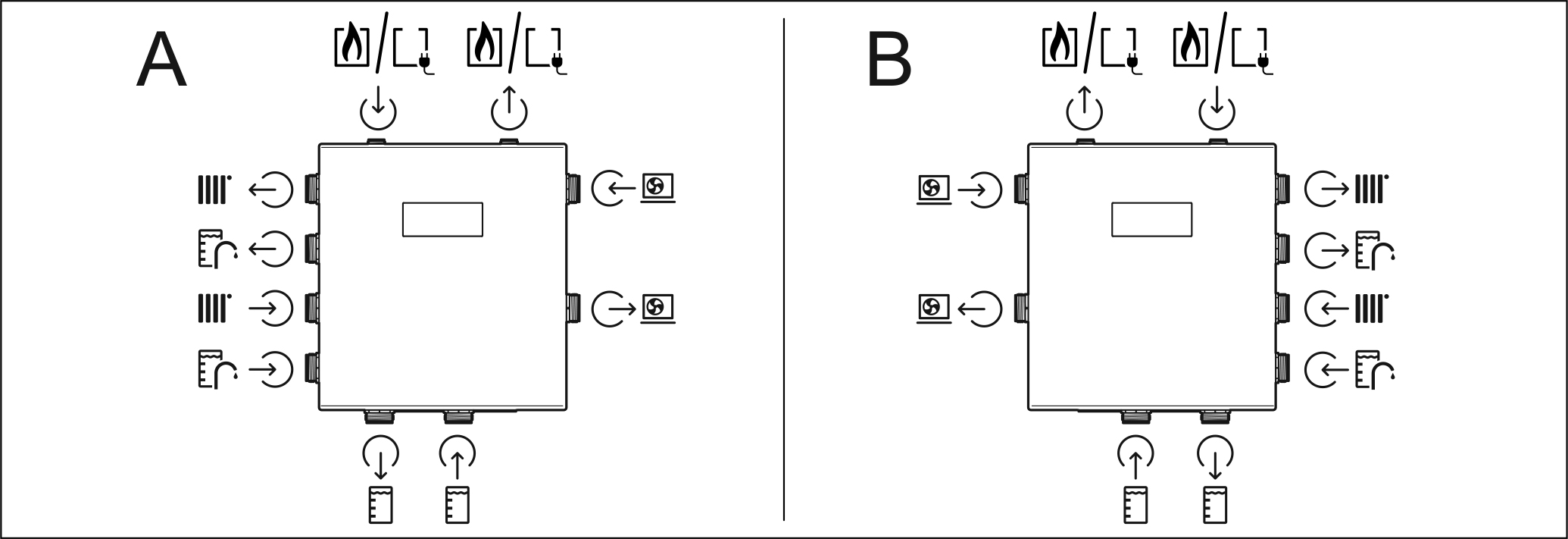

Rys. 3.
Sposób oznaczenia przyłączy na modułach. A – prawe podłączenie do pompy ciepła. B – lewe podłączenie pomy ciepła (po odwróceniu zestawu).

Efektywność

Zadaniem systemu hybrydowego jest maksymalne wykorzystanie pracy pompy ciepła. Dodatkowy kocioł powinien załączać się tylko przy bardzo niskich temperaturach zewnętrznych lub zwiększonym zapotrzebowaniu na ciepło. Układy hybrydowe oparte na buforach i równoległych podłączeniach pompy ciepła z kotłem jako źródłem szczytowym potrafią czasem zażądać pracy dodatkowego urządzania grzewczego w chwili, gdy praca pompy byłaby bardziej efektywna. Zestawy hybrydowe Vaillant dzięki połączeniu szeregowemu kotła i pompy ciepła wykluczają taką sytuację – kocioł dostarcza bowiem wyłącznie brakującą ilość energii do osiągnięcia wymaganego komfortu.

Praca na ogrzewaniu i chłodzeniu

Zestawy hybrydowe pozwalają na bezpośrednie podłączenie grzejnikowego lub płaszczyznowego obiegu grzewczego bądź klimakonwektorów. Jeżeli jednak występuje więcej obiegów grzewczych (bezpośrednich lub mieszaczowych), należy zastosować dodatkowe komponenty hydrauliczne (np. sprzęgło, grupy pompowe) oraz moduły VR70/71. Zestawy hybrydowe pozwalają na to, aby urządzenia grzewcze w zależności od sytuacji mogły pracować albo samodzielnie (wyłącznie pompa ciepła lub wyłącznie kocioł), albo w trybie równoległym – w tym samym czasie.

Podczas pracy na chłodzeniu z wykorzystaniem instalacji płaszczyznowej należy zainstalować systemowy regulator sensoCOMFORT i aktywować w nim kontrolę punktu rosy. W przypadku klimakonwektorów temperatura wody w zestawach hybrydowych nie może być niższa niż 7^oC.

C.w.u. i bufor c.o.

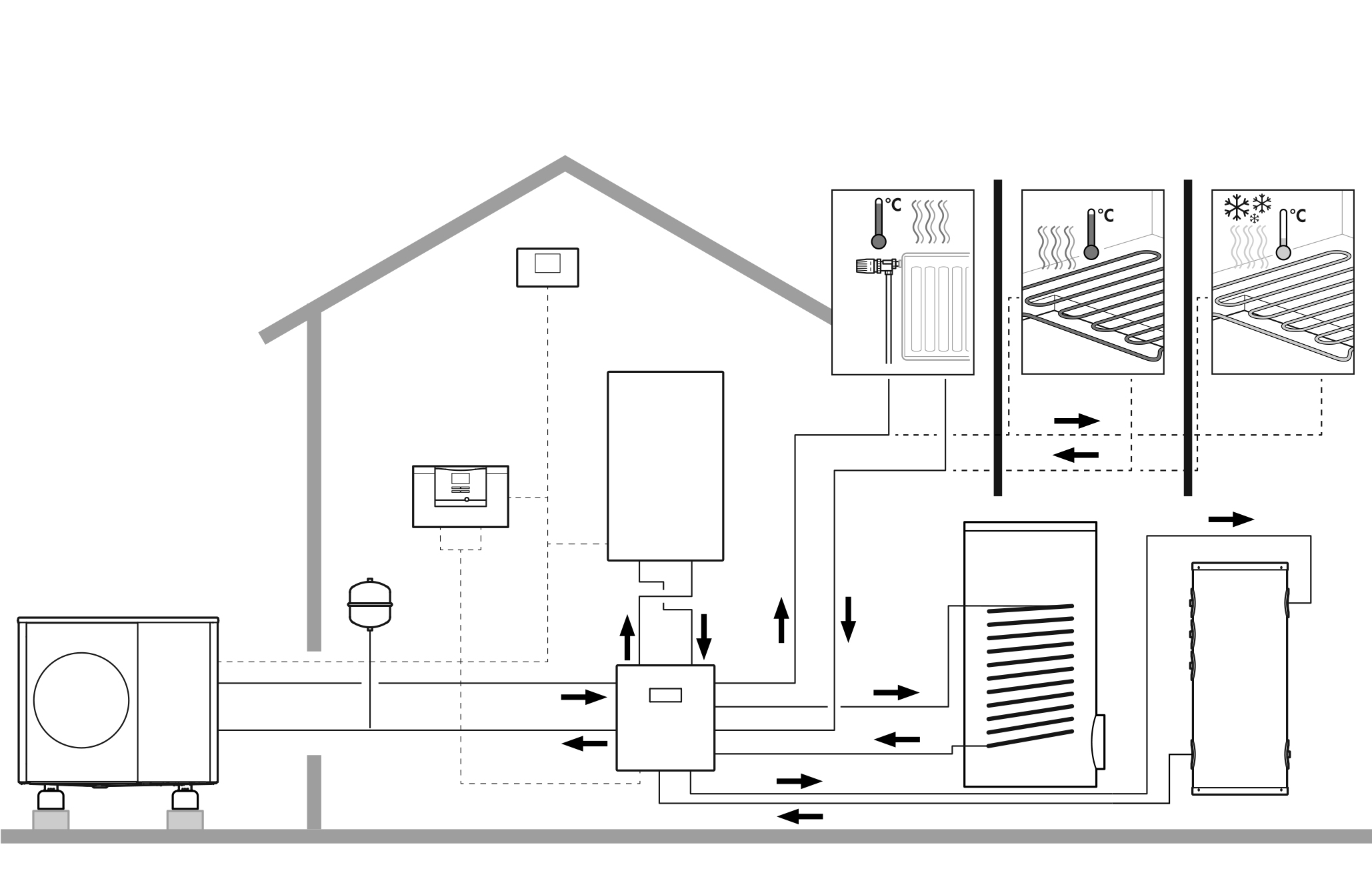

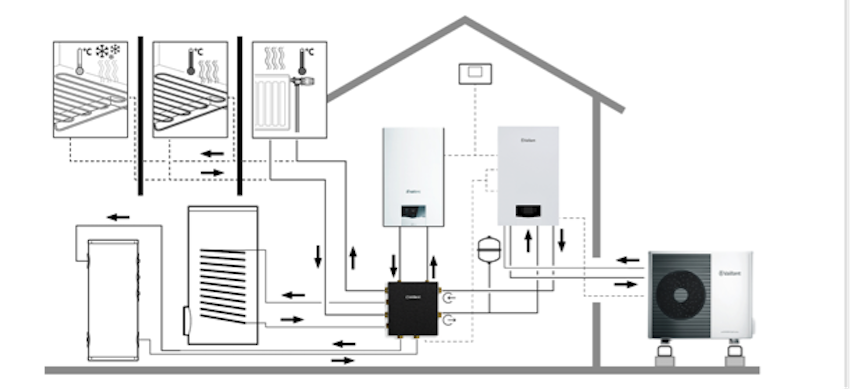

„Zestaw hybrydowy duży” ma wbudowany zawór 3-drogowy do przełączania się na tryb grzania ciepłej wody. Dopuszcza się wykorzystanie zasobników serii VIH RW 200-500. Ten sam zestaw ma przygotowane przyłącze dla opcjonalnego zewnętrznego bufora. Można go zainstalować od razu lub w razie potrzeby przy optymalizacji systemu w późniejszym czasie (bez konieczności ingerencji w instalację).

Podczas integracji z obcymi zasobnikami i buforami (np. w trakcie renowacji) należy się upewnić, czy są one dostosowane do pracy z pompami ciepła oraz czy bufory mają izolację paroszczelną (dla trybu chłodzenia – jeżeli to wymagane).

Zabezpieczenia

Wbudowany w zestawach hybrydowych zawór nadmiarowo-upustowy musi zostać właściwie ustawiony podczas uruchomienia układu. Ma on za zadanie zapewnienie wymaganego przepływu wody potrzebnego do pracy pompy ciepła i zapewnienia cyrkulacji podczas minimalnego czasu pracy sprężarki. Gwarantuje także możliwość obiegu wody podczas aktywnego trybu odszraniana z wykorzystaniem grzałki elektrycznej (np. gdy zawory grzejnikowe są zamknięte). Jego zadaniem jest także zmniejszenie emisji hałasów poprzez kompensację różnicy ciśnień.

– Systemy hybrydowe Vaillant zapewniają niezawodny i zoptymalizowany ekonomicznie komfort w domu w każdych warunkach – podsumowuje przedstawiciel firmy. – Aby taki system pracował optymalnie, idealnym rozwiązaniem jest hybrydowy zestaw przyłączeniowy, umieszczony pomiędzy pompą ciepła, kotłem, instalacją grzewczą i instalacją ciepłej wody użytkowej.
